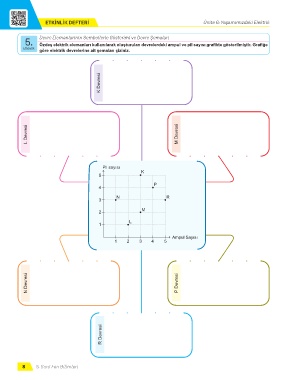

ETKİNLİK DEFTERİ Ünite 6: Yaşamımızdaki Elektrik
5. Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları
Özdeş elektrik elemanları kullanılarak oluşturulan devrelerdeki ampul ve pil sayısı grafikte gösterilmiştir. Grafiğe
Etkinlik
göre elektrik devrelerine ait şemaları çiziniz.
K Devresi
L Devresi M Devresi
Pil sayısı
K
5
P
4
N R
3
M
2
L
1
Ampul Sayısı
1 2 3 4 5
N Devresi P Devresi
R Devresi
