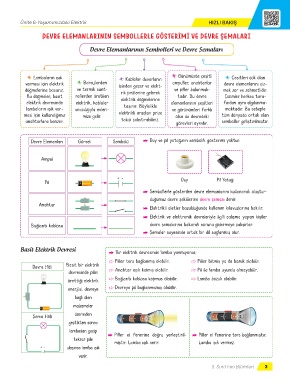

Page 51 - 5. Sınıf Süreç Odaklı Fen Bilimleri Fasikül-3

Ünite 6: Yaşamımızdaki Elektrik HIZLI BAKIŞ

DEVRE ELEMANLARININ SEMBOLLERLE GÖSTERİMİ VE DEVRE ŞEMALARI

Devre Elemanlarının Sembolleri ve Devre Şemaları

Lambaların ışık Kablolar duvarların Günümüzde çeşitli Çeşitleri çok olan
vermesi için elektrik Barajlardan içinden geçer ve elekt- ampuller, anahtarlar devre elemanlarını çiz-
düğmelerine basarız. ve termik sant- rik prizlerine gelerek ve piller bulunmak- mek zor ve zahmetlidir.
Bu düğmeler, basit rallerden üretilen elektrik düğmelerine tadır. Bu devre Çizimler herkes tara-
elektrik devresinde elektrik, kablolar elemanlarının çeşitleri fından aynı algılanma-
lambaların ışık ver- aracılığıyla evleri- taşınır. Böylelikle ve görünümleri farklı maktadır. Bu sebeple
elektrikli araçları prize
mesi için kullandığımız mize gelir. + - olsa da devredeki tüm dünyada ortak olan
anahtarlara benzer. takıp çalıştırabiliriz. görevleri aynıdır. semboller geliştirilmiştir.

Devre Elemanları Görseli Sembolü Q Duy ve pil yatağının sembolik gösterimi yoktur.

Ampul

+ - Duy Pil Yatağı
Pil

Q Sembollerle gösterilen devre elemanlarını kullanarak oluştur-
duğumuz devre şekillerine devre şeması denir.
Anahtar
Q Elektrikli aletler bozulduğunda kullanım kılavuzlarına bakılır.
Q Elektrik ve elektronik devreleriyle ilgili çalışma yapan kişiler
Bağlantı kablosu devre şemalarına bakarak sorunu gidermeye çalışırlar.
Q Şemalar sayesinde ortak bir dil sağlanmış olur.

Basit Elektrik Devresi
Q Bir elektrik devresinde lamba yanmıyorsa;
5 Piller ters bağlanmış olabilir. 5 Piller bitmiş ya da bozuk olabilir.
Devre Hâli Basit bir elektrik
devresinde pilin 5 Anahtar açık kalmış olabilir. 5 Pil ile lamba uyumlu olmayabilir.
ürettiği elektrik 5 Bağlantı kablosu kopmuş olabilir. 5 Lamba bozuk olabilir.
enerjisi, devreye 5 Devreye pil bağlanmamış olabilir.

bağlı olan
malzemeler
üzerinden
Şema Hâli
geçtikten sonra
lambadan geçip
Q Piller el fenerine doğru yerleştiril- Q Piller el fenerine ters bağlanmıştır.
tekrar pile
miştir. Lamba ışık verir. Lamba ışık vermez.
+ - ulaşırsa lamba ışık
verir.
