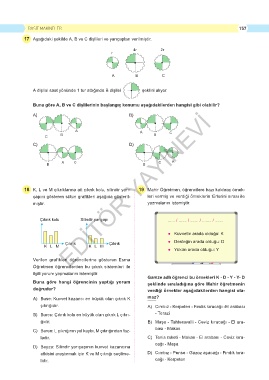

BASİT MAKİNELER 157
17 Aşağıdaki şekilde A, B ve C dişlileri ve yarıçapları verilmiştir.
4r 2r
r

A B C

A dişlisi saat yönünde 1 tur attığında B dişlisi şeklini alıyor.

Buna göre A, B ve C dişlilerinin başlangıç konumu aşağıdakilerden hangisi gibi olabilir?
EDİTÖR YAYINEVİ
A) B)

A A C
C B B
C) D)

A C C A
B B

18 K, L ve M çıkrıklarına ait çıkrık kolu, silindir yarı- 19 Mahir Öğretmen, öğrencilere bazı kaldıraç örnek-
çapını gösteren sütun grafikleri aşağıda gösteril- leri vermiş ve verdiği örneklerin türlerini sırası ile
miştir. yazmalarını istemiştir.

Çıkrık kolu Silindir yarıçapı ...... / ....... / ....... / ........ / .......

● Kuvvetin arada olduğu: K
● Desteğin arada olduğu: D
Çıkrık Çıkrık
K L M K L M
● Yükün arada olduğu: Y
Verilen grafikleri öğrencilerine gösteren Esma
Öğretmen öğrencilerden bu çıkrık sistemleri ile
ilgili yorum yapmalarını istemiştir.
Gamze adlı öğrenci bu örnekleri K - D - Y - Y- D
Buna göre hangi öğrencinin yaptığı yorum şeklinde sıraladığına göre Mahir öğretmenin
doğrudur? verdiği örnekler aşağıdakilerden hangisi ola-

A) Buse: Kuvvet kazancı en büyük olan çıkrık K maz?
çıkrığıdır. A) Cımbız - Kerpeten - Fındık kıracağı -El arabası
B) Burcu: Çıkrık kolu en büyük olan çıkrık L çıkrı- - Terazi
ğıdır. B) Maşa - Tahteravalli - Ceviz kıracağı - El ara-
C) Beren: L çıkrığının yol kaybı, M çıkrığından faz- bası - Makas
ladır. C) Tenis raketi - Makas - El arabası - Ceviz kıra-
cağı - Maşa
D) Beyza: Silindir yarıçapının kuvvet kazancına
etkisini araştırmak için K ve M çıkrığı seçilme- D) Cımbız - Pense - Gazoz açacağı - Fındık kıra-
lidir. cağı - Kerpeten
