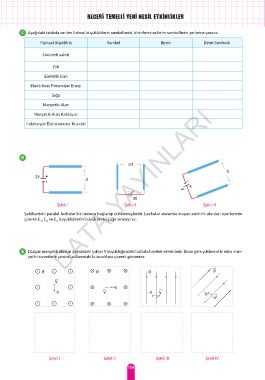

BECERİ TEMELLİ YENİ NESİL ETKİNLİKLER

C Aşağıdaki tabloda verilen fiziksel büyüklüklerin sembollerini, birimlerini ve birim sembollerini yerlerine yazınız.

Fiziksel Büyüklük Sembol Birimi Birim Sembolü

Coulomb sabiti

Yük

Elektrik alan
Elektriksel Potansiyel Enerji
Sığa

DATA YAYINLARI
Manyetik Alan
Manyetik Alan Katsayısı
İndüksiyon Elektromotor Kuvveti

D
2d
d
2V
d

3V V
Şekil I Şekil II Şekil III

Şekillerdeki paralel levhalar bir üretece bağlanıp yüklenmişlerdir. Levhalar arasında oluşan elektrik alanları üzerlerinde
çizerek E , E ve E büyüklüklerini büyükten küçüğe sıralayınız.
1 2 3

E Düzgün manyetik alanlar içerisindeki yükler V büyüklüğündeki hızlarla hareket etmektedir. Buna göre yüklere etki eden man-
yetik kuvvetlerin yönünü altlarındaki kutucuklara çizerek gösteriniz.

B ⊗ B ⊗ ⊗ B B

V
⊗ +q ⊗
-q V -q V +q
V
⊗ ⊗ ⊗

Şekil I Şekil II Şekil III Şekil IV
154
