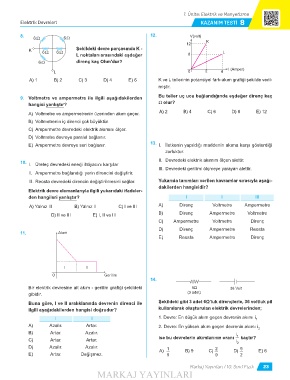

Page 23 - 10. SINIF FİZİK FAVORİ KAZANIM ODAKLI SORU BANKASI

1. Ünite: Elektrik ve Manyetizma
Elektrik Devreleri KAZANIM TESTI 8

8. 6Ω 6Ω 12. V(volt)

12 K
K 6Ω 6Ω Şekildeki devre parçasında K - L
L noktaları arasındaki eşdeğer 8
6Ω direnç kaç Ohm'dur?

L 0 2 4 Ι (Amper)
A) 1 B) 2 C) 3 D) 4 E) 6 K ve L tellerinin potansiyel fark-akım grafiği şekilde veril-
miştir.

9. Voltmetre ve ampermetre ile ilgili aşağıdakilerden Bu teller uç uca bağlandığında eşdeğer direnç kaç
hangisi yanlıştır? Ω olur?

A) Voltmetre ve ampermetrenin üzerinden akım geçer. A) 2 B) 4 C) 6 D) 8 E) 12
B) Voltmetrenin iç direnci çok büyüktür.
C) Ampermetre devredeki elektrik akımını ölçer.
D) Voltmetre devreye paralel bağlanır.
E) Ampermetre devreye seri bağlanır. 13. I. İletkenin yapıldığı maddenin akıma karşı gösterdiği
zorluktur.
10. I. Üreteç devredeki enerji ihtiyacını karşılar II. Devredeki elektrik akımını ölçen alettir.
III. Devredeki gerilimi ölçmeye yarayan alettir.
II. Ampermetre bağlandığı yerin direncini değiştirir.
III. Reosta devredeki direncin değiştirilmesini sağlar. Yukarıda tanımları verilen kavramlar sırasıyla aşağı-
dakilerden hangisidir?
Elektrik devre elemanlarıyla ilgili yukarıdaki ifadeler-
den hangileri yanlıştır? I II III

A) Yalnız III B) Yalnız II C) I ve III A) Direnç Voltmetre Ampermetre
D) II ve III E) I, II ve III B) Direnç Ampermetre Voltmetre
C) Ampermetre Voltmetre Direnç
D) Direnç Ampermetre Reosta
11. Akım
E) Reosta Ampermetre Direnç

I II
0 Gerilim
14.
Bir elektrik devresine ait akım - gerilim grafiği şekildeki 6Ω 36 Volt
gibidir. (3 adet)
Buna göre, I ve II aralıklarında devrenin direnci ile Şekildeki gibi 3 adet 6Ω'luk dirençlerle, 36 voltluk pil
ilgili aşağıdakilerden hangisi doğrudur? kullanılarak oluşturulan elektrik devrelerinden;
I II 1. Devre: En düşük akım geçen devrenin akımı i 1
A) Azalır. Artar. 2. Devre: En yüksek akım geçen devrenin akımı i
B) Artar. Azalır. i 2
1
C) Artar. Artar. ise bu devrelerin akımlarının oranı kaçtır?
i
2
D) Azalır. Azalır. 1 2 9
E) Artar. Değişmez. A) 9 B) 9 C) 9 D) E) 6
2
Markaj Yayınları / 10. Sınıf Fizik 23
